اسکنر سه بعدی چیست و چه کاربردی دارد؟

تا چند سال پیش، ساخت یک مدل سه‌بعدی دقیق از یک قطعه صنعتی، مجسمه یا حتی چهره افراد، کاری زمان‌بر و پرهزینه بود. حالا کافی است یک دستگاه از جسم موردنظر اسکن بگیرد تا در مدت کوتاهی نسخه‌ای دیجیتال و سه‌بعدی از آن در اختیار شما قرار بگیرد. اما اسکنر سه بعدی چیست و چگونه می‌تواند یک شیء واقعی را به یک مدل دیجیتال تبدیل کند؟ اگر قصد خرید اسکنر سه بعدی را دارید یا می‌خواهید با کاربردها، مزایا و نحوه عملکرد این فناوری آشنا شوید، در این مقاله به زبان ساده همه نکات مهم را بررسی می‌کنیم؛ پس تا انتها با ما همراه باشید.

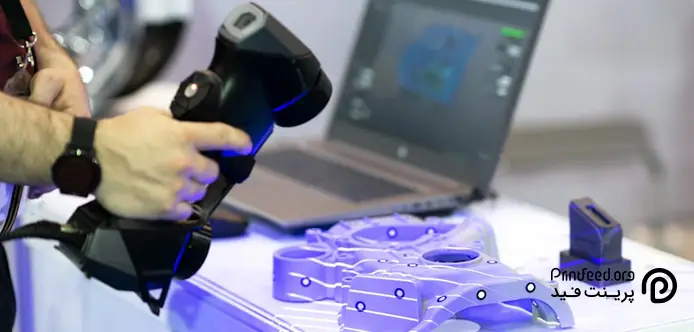

اسکنر سه بعدی چیست؟

اسکنر سه‌بعدی دستگاهی است که شکل، ابعاد و جزئیات یک جسم واقعی را ثبت و آن را به یک مدل دیجیتال سه‌بعدی تبدیل می‌کند. این دستگاه با استفاده از فناوری‌هایی مانند لیزر، نور ساختاریافته یا تصویربرداری، میلیون‌ها نقطه از سطح جسم را اندازه‌گیری می‌کند و در نهایت یک نسخه دیجیتال دقیق از آن می‌سازد.

اگر دوربین از یک جسم عکس دوبعدی می‌گیرد، اسکنر سه‌بعدی علاوه بر ظاهر، اطلاعات مربوط به عمق، حجم و ابعاد جسم را هم ثبت می‌کند. به همین دلیل می‌توان از داده‌های حاصل برای طراحی مهندسی، تولید قطعات، کنترل کیفیت، پزشکی، معماری و حتی ساخت بازی‌های رایانه‌ای استفاده کرد. خروجی اسکنر سه‌بعدی به‌صورت یک ابرنقاط (Point Cloud) یا مدل سه‌بعدی در نرم‌افزارهای طراحی و مهندسی نمایش داده می‌شود. این مدل‌ها امکان اندازه‌گیری دقیق، ویرایش، مهندسی معکوس و حتی چاپ سه‌بعدی قطعات را فراهم می‌کنند.

اسکنر سه بعدی چگونه کار می‌کند؟

اسکنر سه‌بعدی با جمع‌آوری اطلاعات هندسی از سطح یک جسم، نسخه‌ای دیجیتال و دقیق از آن ایجاد می‌کند. این دستگاه نقاط مختلف جسم را اندازه‌گیرد و موقعیت هر نقطه را در فضای سه‌بعدی ثبت می‌کند. نتیجه این فرایند، مجموعه‌ای از میلیون‌ها نقطه است که به آن ابرنقاط (Point Cloud) می‌گویند. نرم‌افزارهای تخصصی این نقاط را پردازش می‌کنند و از روی آن‌ها یک مدل سه‌بعدی کامل می‌سازند.

ابتدا دستگاه پرتو لیزر یا الگوی نوری مشخصی را روی سطح جسم می‌تاباند. سپس دوربین‌ها یا حسگرهای دستگاه، نحوه بازتاب نور از بخش‌های مختلف جسم را ثبت می‌کنند. در مرحله بعد نرم‌افزار با تحلیل زاویه، فاصله و تغییرات نور، موقعیت دقیق هر نقطه را در فضای سه‌بعدی محاسبه می‌کند. حالا میلیون‌ها نقطه اندازه‌گیری‌شده در کنار هم قرار می‌گیرند و شکل کلی جسم را تشکیل می‌دهند. در مرحله آخر، نرم‌افزار اسکن، ابرنقاط را به یک مدل سه‌بعدی قابل استفاده در نرم‌افزارهای CAD، مهندسی معکوس یا چاپ سه‌بعدی تبدیل می‌کند.

انواع اسکنر سه بعدی کدام‌اند؟

اسکنرهای سه‌بعدی از نظر فناوری، دقت و کاربرد با یکدیگر تفاوت دارند. انتخاب نوع مناسب به عواملی مانند اندازه جسم، میزان دقت موردنیاز، سرعت اسکن و بودجه بستگی دارد. در ادامه با رایج‌ترین انواع اسکنر سه‌بعدی آشنا می‌شویم.

• اسکنر سه‌بعدی لیزری: اسکنر لیزری با تاباندن پرتو لیزر به سطح جسم و اندازه‌گیری بازتاب آن، اطلاعات دقیقی از ابعاد و شکل جسم جمع‌آوری می‌کند. این مدل‌ها دقت بالایی دارند و بیشتر در صنایع تولیدی، مهندسی معکوس، خودروسازی و کنترل کیفیت استفاده می‌شوند.
• اسکنر سه‌بعدی نور ساختاریافته: در این فناوری، دستگاه الگوهای نوری مشخصی را روی جسم نمایش می‌دهد و دوربین‌ها تغییر شکل این الگوها را ثبت می‌کنند. نرم‌افزار از این اطلاعات برای ساخت مدل سه‌بعدی استفاده می‌کند. این نوع اسکنر به دلیل سرعت بالا و دقت مناسب، یکی از پرکاربردترین گزینه‌ها در صنایع طراحی محصول، پزشکی و چاپ سه‌بعدی است.
• اسکنر سه‌بعدی فوتوگرامتری: فوتوگرامتری با استفاده از مجموعه‌ای از تصاویر دیجیتال، مدل سه‌بعدی تولید می‌کند. در این روش به جای لیزر یا حسگرهای ویژه، دوربین از زوایای مختلف جسم عکس می‌گیرد و نرم‌افزار تصاویر را به مدل سه‌بعدی تبدیل می‌کند. این روش برای اسکن ساختمان‌ها، آثار تاریخی، فضاهای بزرگ و پروژه‌های معماری کاربرد زیادی دارد.
• اسکنر سه‌بعدی تماسی: اسکنر تماسی با استفاده از یک پروب فیزیکی، نقاط مختلف جسم را لمس و اندازه‌گیری می‌کند. این فناوری بیشتر در تجهیزات اندازه‌گیری صنعتی و آزمایشگاه‌های کنترل کیفیت دیده می‌شود.

مطالب مرتبط: انواع اسکنر

کاربردهای اسکنر سه بعدی چیست؟

اسکنرهای سه‌بعدی فقط به محیط‌های صنعتی محدود نمی‌شوند. این فناوری در سال‌های اخیر به ابزاری کاربردی در حوزه‌های مختلف تبدیل شده است؛ از طراحی و تولید قطعات گرفته تا پزشکی، معماری و حتی ساخت بازی‌های رایانه‌ای. توانایی ثبت دقیق ابعاد و جزئیات اجسام باعث شده است اسکنر سه‌بعدی در بسیاری از پروژه‌ها جای روش‌های سنتی اندازه‌گیری را بگیرد.

مهندسی معکوس و طراحی محصول: یکی از مهم‌ترین کاربردهای اسکنر سه‌بعدی، مهندسی معکوس است. در این فرایند، از یک قطعه موجود اسکن گرفته می‌شود تا مدل دیجیتال آن برای بازطراحی، اصلاح یا تولید مجدد در اختیار مهندسان قرار گیرد. این قابلیت زمانی اهمیت پیدا می‌کند که نقشه فنی قطعه در دسترس نباشد یا تولیدکننده اصلی دیگر فعالیت نکند. در چنین شرایطی، اسکن سه‌بعدی می‌تواند زمان طراحی را به شکل چشمگیری کاهش دهد.

کنترل کیفیت در صنایع تولیدی: بسیاری از کارخانه‌ها از اسکنرهای سه‌بعدی برای بررسی کیفیت محصولات استفاده می‌کنند. مدل اسکن‌شده با فایل طراحی اصلی مقایسه می‌شود و کوچک‌ترین اختلاف ابعادی شناسایی می‌شود. این روش در صنایع خودروسازی، هوافضا، تجهیزات پزشکی و تولید قطعات دقیق کاربرد گسترده‌ای دارد و خطاهای تولید را به حداقل می‌رساند.

چاپ سه‌بعدی و نمونه‌سازی سریع: اسکنر سه‌بعدی نقش مهمی در فرایند چاپ سه‌بعدی دارد. کاربران می‌توانند یک شیء واقعی را اسکن کنند و فایل حاصل را مستقیم برای چاپ سه‌بعدی به کار ببرند.این قابلیت برای بازتولید قطعات یدکی، ساخت نمونه‌های اولیه و طراحی محصولات سفارشی بسیار مفید است.

پزشکی و دندان‌پزشکی: در حوزه پزشکی، اسکن سه‌بعدی به پزشکان کمک می‌کند تا مدل دقیقی از اندام یا ساختار بدن بیمار تهیه کنند. این اطلاعات در طراحی پروتزهای سفارشی، ارتزها، ایمپلنت‌های پزشکی و برنامه‌ریزی جراحی‌ها کاربرد دارد. در دندان‌پزشکی نیز اسکنرهای سه‌بعدی جای بسیاری از قالب‌گیری‌های سنتی را گرفته‌اند و امکان طراحی دقیق روکش، بریج و ایمپلنت را فراهم کرده‌اند.

معماری، عمران و مستندسازی بناها: معماران و مهندسان عمران از اسکنرهای سه‌بعدی برای ثبت وضعیت ساختمان‌ها، پروژه‌های عمرانی و بناهای تاریخی استفاده می‌کنند. این فناوری می‌تواند در مدت کوتاهی اطلاعات دقیقی از ابعاد و جزئیات سازه‌ها جمع‌آوری کند.در پروژه‌های مرمت آثار تاریخی نیز اسکن سه‌بعدی به حفظ اطلاعات بناها و بازسازی دقیق آن‌ها کمک می‌کند.

خودروسازی و صنایع هوافضا: در صنایع خودروسازی و هوافضا، دقت اندازه‌گیری اهمیت بسیار زیادی دارد. اسکنرهای سه‌بعدی برای طراحی قطعات، کنترل کیفیت، تحلیل سطوح آیرودینامیکی و بررسی فرسودگی تجهیزات استفاده می‌شوند.سرعت بالا و دقت این فناوری باعث شده است بسیاری از تولیدکنندگان بزرگ از آن در خطوط تولید خود بهره ببرند.

ساخت بازی، فیلم و محتوای دیجیتال: صنعت سرگرمی نیز از مزایای اسکن سه‌بعدی بی‌بهره نمانده است. شخصیت‌ها، اشیاء و حتی محیط‌های واقعی را می‌توان اسکن کرد و به مدل‌های دیجیتال قابل استفاده در بازی‌های رایانه‌ای، انیمیشن‌ها و جلوه‌های ویژه سینمایی تبدیل کرد.

جواهرسازی و صنایع هنری: هنرمندان و طراحان جواهر از اسکن سه‌بعدی برای ثبت جزئیات آثار، طراحی مدل‌های جدید و تولید نسخه‌های مشابه استفاده می‌کنند. دقت بالای اسکنرها در ثبت ظریف‌ترین جزئیات، آن‌ها را به ابزاری ارزشمند در این حوزه تبدیل کرده است.

آنچه درباره اسکنر سه بعدی آموختیم

اسکنر سه‌بعدی فناوری پیشرفته‌ای است که اجسام واقعی را به مدل‌های دیجیتال دقیق تبدیل می‌کند. این دستگاه با ثبت ابعاد، حجم و جزئیات سطوح، فرایندهایی مانند مهندسی معکوس، کنترل کیفیت، طراحی محصول، چاپ سه‌بعدی و مستندسازی پروژه‌ها را سریع‌تر و دقیق‌تر می‌کند.

در این مقاله بررسی کردیم که اسکنر سه بعدی چیست، چگونه کار می‌کند، چه انواعی دارد و در چه صنایعی استفاده می‌شود. اگر قصد استفاده از این فناوری را دارید، بهتر است پیش از خرید، نیازهای پروژه خود را به‌دقت بررسی کنید تا دستگاهی متناسب با کاربردتان انتخاب شود. انتخاب صحیح می‌تواند علاوه بر کاهش هزینه‌ها، کیفیت طراحی، تولید و کنترل کیفیت را نیز به شکل قابل‌توجهی افزایش دهد. جهت دریافت مشاوره رایگان و انتخاب مدل مناسب کافیست با شماره 0218363 تماس بگیرید.
