آشنایی کامل با انواع اسکنر سه بعدی و کاربردهایشان
فرض کنید بتوانید یک قطعه صنعتی، مجسمه هنری یا حتی صورت انسان را در چند دقیقه به یک مدل دیجیتال دقیق تبدیل کنید. فناوری اسکن سهبعدی همین کار را انجام میدهد؛ ابزاری که مرز بین دنیای واقعی و طراحی دیجیتال را تا حد زیادی از بین بردهاست. امروز از این فناوری در حوزههایی مثل مهندسی معکوس، طراحی محصول، پزشکی، بازیسازی، معماری و حتی حفظ آثار تاریخی استفاده میکنند.
اما نکته مهم اینجاست: همه اسکنرهای سهبعدی برای یک کار ساخته نشدهاند. برخی برای ثبت جزئیات بسیار ریز قطعات صنعتی طراحی شدهاند، بعضی برای اسکن فضاهای بزرگ مانند ساختمان یا محوطههای شهری مناسباند و گروهی دیگر برای کاربردهایی مثل اسکن بدن انسان یا ساخت مدل برای چاپ سهبعدی استفاده میشوند. به همین دلیل آشنایی با انواع اسکنر سه بعدی کمک میکند قبل از انتخاب دستگاه، دقیق بدانید چه مدلی با نیاز پروژه شما هماهنگ است. پس اگر قصد خرید اسکنر سه بعدی دارید یا میخواهید بدانید هر فناوری اسکن در چه شرایطی بهترین نتیجه را میدهد، شناخت تفاوتها و کاربردهای هر مدل اهمیت زیادی پیدا میکند. در این مقاله با انواع اسکنرهای سهبعدی، نحوه عملکرد آنها، کاربردهای رایج و مزایا و محدودیتهای هرکدام آشنا میشویم تا بتوانید انتخاب آگاهانهتری داشته باشید؛ پس تا انتها با ما همراه باشید.
فهرست محتوا
اسکنر سه بعدی چیست و چه کاربردی دارد؟
اسکنر سهبعدی دستگاهی است که شکل، اندازه و جزئیات سطح یک جسم را دریافت و آن را به مدل دیجیتال تبدیل میکند. این دستگاه با روشهایی مثل تابش لیزر، نور ساختاریافته یا ثبت تصاویر دقیق، نقاط مختلف سطح را اندازهگیری میکند و در نهایت یک مدل سهبعدی قابل ویرایش تحویل میدهد. در نهایت مدل بهدستآمده را میتوانید در طراحی صنعتی، مهندسی معکوس، پزشکی، معماری، چاپ سهبعدی و شبیهسازی بهکار ببرید.
انواع اسکنر سه بعدی کداماند؟

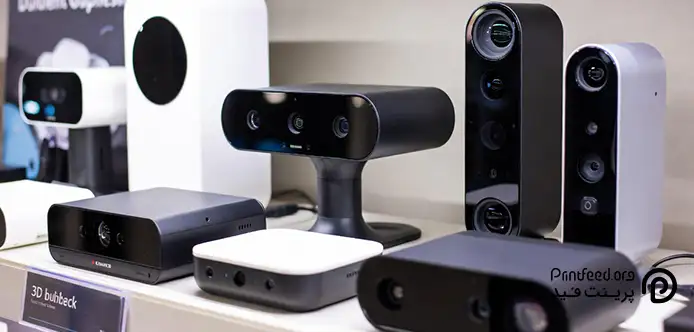

اسکنرهای سهبعدی بسته به فناوری اندازهگیری، دقت موردنیاز و نوع کاربرد در دستههای مختلفی قرار میگیرند. بعضی مدلها برای ثبت جزئیات بسیار ریز قطعات صنعتی طراحی شدهاند و برخی دیگر برای اسکن فضاهای بزرگ مانند ساختمان یا محیطهای شهری بهکار میروند. در ادامه با مهمترین انواع اسکنر سهبعدی، کاربردها، ویژگیها و برندهای شناختهشده هر دسته آشنا میشویم.
اسکنرهای نوری
اولین مدل از انواع اسکنر سه بعدی، اسکنرهای نوری هستند. این مدلها با تاباندن الگوهای نوری روی سطح جسم و تحلیل تغییر شکل این الگوها، مدل سهبعدی دقیق تولید میکنند. این روش سرعت بالا و دقت زیادی دارد و برای اسکن اشیای کوچک یا دارای جزئیات پیچیده بسیار مناسب است. در حوزههایی مثل دندانپزشکی، طراحی صنعتی، کنترل کیفیت، اسکن بدن انسان و حتی ساخت جلوههای ویژه سینمایی از این نوع اسکنر استفاده میشود. با این حال نور محیط میتواند روی کیفیت خروجی تأثیر بگذارد. برندهای شناختهشده در این حوزه شامل GOM، Shining 3D، Artec و HP 3D Scan هستند.
اسکنرهای لیزری
اسکنرهای لیزری با تابش پرتو لیزر به سطح جسم و اندازهگیری بازتاب آن، شکل سهبعدی را با دقت بسیار بالا ثبت میکنند. این فناوری یکی از دقیقترین روشهای اسکن است و در صنایعی مانند خودروسازی، هوافضا، مهندسی معکوس، کنترل کیفیت و معماری کاربرد دارد. توانایی ثبت داده در فواصل مختلف و دقت بالا از مزیتهای مهم آن است؛ اما هزینه خرید و نگهداری این دستگاهها زیاد است. برندهایی مانند FARO، Hexagon، Creaform و Leica از تولیدکنندگان مطرح اسکنرهای لیزری هستند.
سیستمهای ردیابی نوری
در این فناوری، دوربینها و حسگرهای نوری موقعیت نشانگرهای بازتابی یا LED نصبشده روی جسم را تشخیص میدهند و مختصات سهبعدی آنها را در لحظه ثبت میکنند. این سیستم بیشتر در کاربردهایی مانند موشنکپچر (Motion Capture)، تحلیل حرکت انسان، رباتیک و جراحیهای دقیق استفاده میشود. سرعت بالا و توانایی ثبت حرکت در زمان واقعی از مهمترین ویژگیهای آن است. برندهایی چون Vicon، OptiTrack و Qualisys در زمینه تولید اسکنرهای سه بعدی ردیابی نوری فعال هستند.
اسکنرهای بازویی
اسکنرهای بازویی از یک بازوی مکانیکی چندمحوره تشکیل شدهاند که حسگر اسکن روی آن نصب میشود. این بازو هنگام حرکت، موقعیت دقیق نقاط را ثبت کرده و مدل سهبعدی قطعه را میسازد. این مدل از انوع اسکنر سه بعدی بیشتر در کارخانهها و خطوط تولید برای اندازهگیری دقیق قطعات، کنترل کیفیت و مهندسی معکوس استفاده میشود. دقت بالا و کنترل کامل روی فرآیند اندازهگیری از مزایای آن است، اما ابعاد و وزن دستگاه باعث میشود حمل آن دشوار باشد. از برندهای مطرح این حوزه میتوان Hexagon، FARO و Nikon Metrology را نام برد.
اسکنرهای کوتاهبرد
اسکنرهای کوتاهبرد برای ثبت جزئیات دقیق از اجسام کوچک و متوسط طراحی شدهاند و در صنایعی مثل مهندسی معکوس، طراحی صنعتی، ساخت نمونه اولیه (Prototype)، جواهرسازی و پزشکی کاربرد زیادی دارند. این دستگاهها اغلب دقتی در حد میکرون دارند و میتوانند حتی بافتهای ظریف سطح قطعات را ثبت کنند. سرعت اسکن بالا و قابلیت حمل از مزیتهای مهم این مدل است؛ اما برای اسکن اجسام بسیار بزرگ مناسب نیستند. اگر قصد خرید اسکنرهای کوتاهبرد را دارید بهتر است سراغ برندهای معتبری چون Artec، Shining 3D، Creaform و Einscan بروید.
اسکنرهای بلندبرد
اسکنرهای بلندبرد برای پروژههایی طراحی شدهاند که ابعاد بزرگی دارند؛ مانند اسکن ساختمانها، پلها، تونلها، معادن یا محوطههای باستانی. این دستگاهها میتوانند میلیونها نقطه را از فاصله زیاد ثبت کنند و یک مدل سهبعدی دقیق از محیط ایجاد کنند. به همین دلیل در معماری، عمران، نقشهبرداری و مستندسازی آثار تاریخی کاربرد گستردهای دارند. البته این دستگاهها دارای قیمت بالا و ابعاد بزرگ هستند. برندهایی مثل FARO، Leica Geosystems، Trimble و RIEGL از تولیدکنندگان معروف اسکنرهای بلندبرد هستند.
دستگاههای CMM
دستگاههای CMM از دقیقترین ابزارهای اندازهگیری در صنعت هستند. این دستگاهها با استفاده از یک بازوی مکانیکی مجهز به پراب لمسی یا نوری، مختصات نقاط مختلف روی سطح قطعه را اندازهگیری کرده و مدل سهبعدی بسیار دقیقی تولید میکنند. از CMM بیشتر در صنایع خودروسازی، هوافضا، قالبسازی و کنترل کیفیت استفاده میشود؛ جایی که حتی خطاهای میکرونی اهمیت دارد. البته قیمت بالا و نیاز به محیط پایدار از نظر دما و لرزش از محدودیتهای این دستگاههاست. برندهایی مثل Hexagon، Zeiss، Mitutoyo و Nikon از تولیدکنندگان مطرح CMM هستند.
آنچه درباره انواع اسکنر سه بعدی گفتیم
اسکنرهای سهبعدی ابزارهایی هستند که دنیای واقعی را به مدلهای دیجیتال دقیق تبدیل میکنند و در صنایع مختلف از طراحی صنعتی و مهندسی معکوس گرفته تا پزشکی، معماری و مستندسازی آثار تاریخی کاربرد دارند. انواع اسکنر سه بعدی بر اساس فناوری و نوع کاربرد به دستههایی مثل اسکنرهای نوری، لیزری، بازویی، کوتاهبرد و بلندبرد تقسیم میشوند و هرکدام برای شرایط خاصی طراحی شدهاند. شناخت تفاوت این مدلها کمک میکند هنگام انتخاب اسکنر سه بعدی، دستگاهی را انتخاب کنید که بیشترین هماهنگی را با نوع پروژه، دقت مورد نیاز و محیط کاری شما داشته باشد. چنانچه برای انتخاب مدل مناسب نیاز به مشاوره دارید کافیست با شماره 0218363 تماس بگیرید تا کارشناسان ما به آنها پاسخ دهند.
